Produktbeschreibung

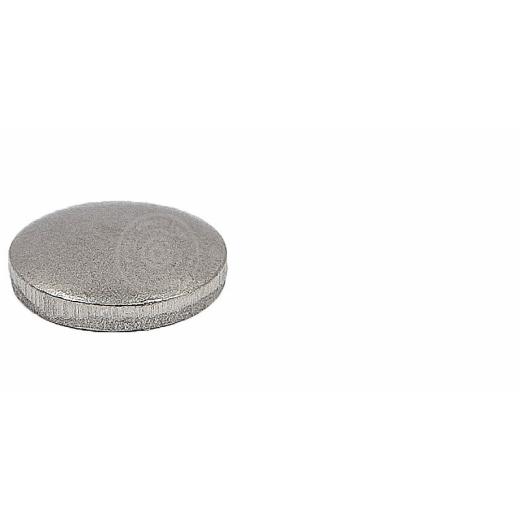

Verschlussscheiben DIN 470
Technische Daten:
| d1 in mm | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| r in mm | 4 | 6 | 7 | 9 | 12 | 16 | 19 | 22 | 25 | 28 | 30 | 34 | 40 |
| h in mm | 1,34 | 1,35 | 1,67 | 1,94 | 2,67 | 2,77 | 2,94 | 3,11 | 3,28 | 3,45 | 4,09 | 4,38 | 4,53 |
| s in mm | 0,8 | 0,8 | 1,0 | 1,0 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 2,0 | 2,0 | 2,0 |
| ------------------------------ | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- |
| d1 in mm | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 45 | 48 | 50 | 52 | 56 | 60 |
| r in mm | 42 | 45 | 48 | 50 | 52 | 56 | 60 | 63 | 68 | 70 | 75 | 80 | 85 |
| h in mm | 4,77 | 4,95 | 5,11 | 5,36 | 5,60 | 5,70 | 5,80 | 6,15 | 6,38 | 6,62 | 6,66 | 7,06 | 7,47 |
| s in mm | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
Angaben zur Produktsicherheit - Hier klicken für mehr Infos
Diesen Artikel haben wir am 14.01.2015 in unseren Katalog aufgenommen.
